LC-485	Datenblatt
	Universeller Labor Controller

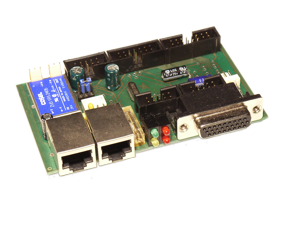

Der Labor Controller LC-485 dient dazu, Steuerungen, Regelungen und Messdatenerfassungssysteme aufzubauen. Kernstück ist ein AVR Risc Prozessor von Atmel. Auf dem Modul befinden sich alle häufig gebrauchten Funktionen wie LC-Display Interface, 7segment Display Interface, Analogeingänge, Digital-I/O, Spannungsversorgung und zwei serielle Schnittstellen. Eine serielle Schnittstelle kann wahlweise als RS232 oder RS485 Schnittstelle betrieben werden. Alle Pfostenfeldverbinder führen zusätzlich zu den Datenleitungen auch die Betriebsspannung (+5V). Ein DC/DC Konverter sorgt für stabile Betriebsspannung und verhindert Probleme mit unterschiedlichem Massepotential in RS-485 Netzwerken.

• Betrieb mit unterschiedlichen Betriebsspannungen je nach bestücktem DC/DC Konverter.
• 2 serielle Schnittstellen RS232, eine davon kann auch als RS485 Schnittstelle betrieben werden.
• LC-Display Interface.
• 7segment Display Interface.
• 4 Status LEDs (abschaltbar).
• 8 analoge Eingänge
• 16 digitale I/O Leitungen (bidirektional), weitere bei Verzicht auf das Display
• JTAG und ISP Interface auf Buchse herausgeführt zur Programmierung und zum Debuggen.
• RS-485 und Stromversorgung über Cat5 Kabel möglich.
• Netze aus mehreren LC-485 können einfach aufgebaut werden.
• Bis zu 16 Millionen Befehle pro Sekunde.
• Verfügbare Erweiterungen: SD/MMC Cardreader, USB-Interface, LCD mit Winkelencoder
